佛山某知名釀酒廠增設PLC自動化控制系統
--------
總體設計思路如下：
1.瀝瓶機增設的控制電柜采用西門子 PLC 和國產觸摸屏對理瓶機進行統一控制和操作，控制柜里包括控制器，輸入輸出模塊，高低壓開關，接線端子等等。再把洗瓶機里的控制電線通過防爆管引接到 PLC 觸摸屏控制柜。硬件設備均為防爆機柜。
2.此系統采用單機控制，無需聯網，并移至洗瓶機附近，由洗瓶機操作人員看守查看。
3.控制電柜以外的線路及設備不變。
項目完成后，我方技術將對以下功能點進行測試：
1、必須將廠商所作的系統,進行逐點測試驗證,測試系統數據反應與告警, 我們將測試的部分分為傳統設備與智能設備兩大類,由于傳統設備是屬于廠商自己本身的系統,故理論上測試時,反應速度應該是很快的。 我們要求廠商制作一張測試記錄表,上面包括操作終端顯示數據與現場實際數值, 逐點核對。
2、傳統模擬量: 我們?cè)诂F(xiàn)場使用電表量測實際數據,并作記錄, 馬上使用電話聯絡操作終端顯示數據,并同時記錄在同一張表格中(為了避免因?yàn)閭鬏斞舆t,影響了測試數據的正確性,測試時,動作一定要快)。另外有關系統模擬量的精確度,由于牽涉到傳感器與模塊 A/D 轉換的精確度,故最直接的檢測,就是要求廠商不得經過“人為校正”,此時在畫面上所顯示的數據就是最原始的數據,將其與現場測量值相比較,即可很清楚的了解系統測量誤差。這里之所以要特別說明的原因,是因?yàn)楹芏嘞到y(tǒng)廠家在驗收之前,先行利用軟件校正,如果用戶無法察覺,當現場值變化的時候,畫面上的數據就會產生很大的誤差。

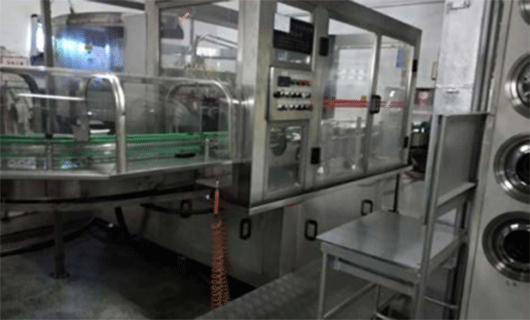

注:此解決方案依據甲方提供的現場實際概況，結合現場設備的控制工藝，并本著安全、可靠、經濟、實用的設計原則，提出解決方案。 目前現場瀝瓶機屬于純電氣控制系統，無 PLC 和觸摸屏控制，一臺設備需要兩個操作人員看守，人力較為浪費。為節省人員開支著想，需在瀝瓶機上增加一臺 PLC 和觸摸屏控制整個瀝瓶機，并把此 PLC 觸摸屏柜移置到洗瓶機旁邊，由洗瓶機工作人員看守觀看，進而節省一位操作員工的開支。瀝瓶機整改成西門子PLC控制系統。由于現場含有可燃?xì)怏w的酒精成分，因此增設的所有設備均有防爆功能。
