酒廠瀝瓶機增加PLC自動控制系統整改方案
型號：PLC自動控制系統整改方案
產品描述：
原酒廠酒瓶瀝瓶機屬于純電氣控制系統，無 PLC自動化系統和觸摸屏控制，1臺設備需要2個操作人員看守，比較浪費人力。為節省人員開支著想，需要在酒廠酒瓶瀝瓶機上增加2臺 PLC 自動化系統和觸摸屏控制整個酒廠酒瓶瀝瓶機
- 產品特性
- 產品參數
- 相關配件
- 資源下載
此解決方案依據甲方提供的現場實際概況，結合現場設備的控制工藝，并本著安全、可靠、經濟、實用
的設計原則，提出解決方案。 目前現場瀝瓶機屬于純電氣控制系統，無 PLC 和觸摸屏控制，一臺設備需要兩個
操作人員看守，人力較為浪費。為節省人員開支著想，需在瀝瓶機上增加一臺 PLC 和觸摸屏控制整個瀝瓶機，
并把此 PLC 觸摸屏柜移置到洗瓶機旁邊，由洗瓶機工作人員看守觀看，進而節省一位操作員工的開支。瀝瓶機整
改成西門子PLC控制系統。由于現場含有可燃?xì)怏w的酒精成分，因此增設的所有設備均有防爆功能。
總體設計思路如下：

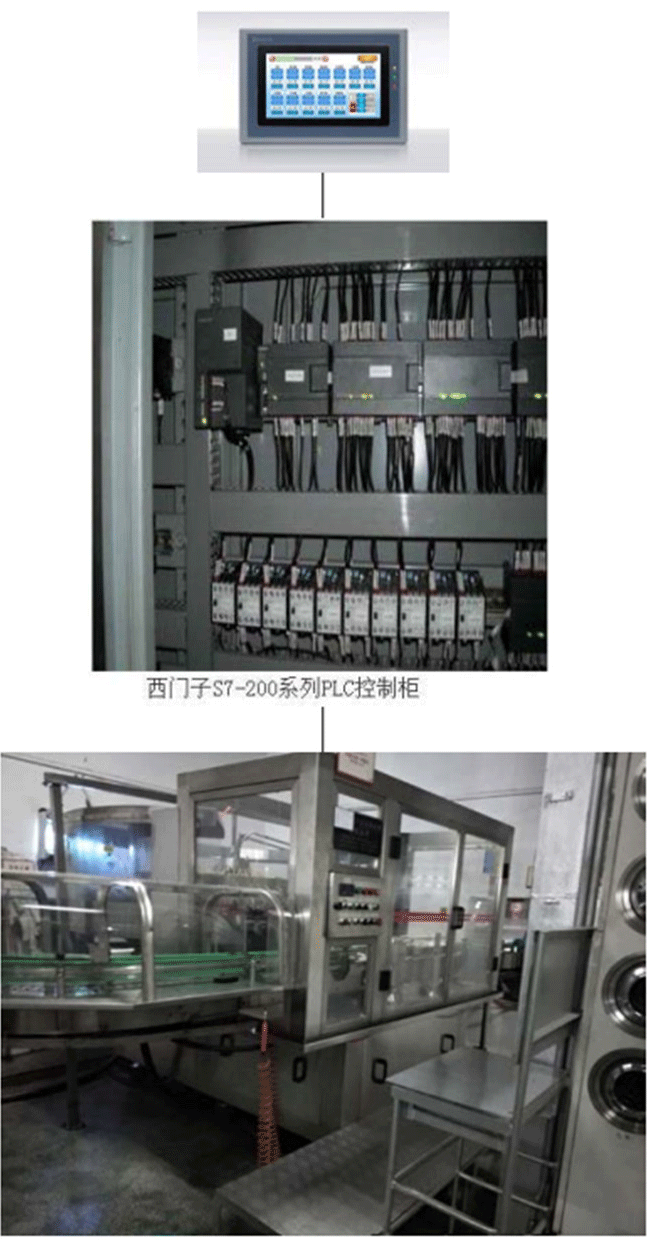

1.瀝瓶機增設的控制電柜采用西門子 PLC 和國產觸摸屏對理瓶機進行統一控制和操作，控制柜里包括控制器，輸入輸
出模塊，高低壓開關，接線端子等等。再把洗瓶機里的控制電線通過防爆管引接到 PLC 觸摸屏控制柜。硬件設備均為防
爆機柜。
2.此系統采用單機控制，無需聯網，并移至洗瓶機附近，由洗瓶機操作人員看守查看。
3.控制電柜以外的線路及設備不變。
項目完成后，我方技術將對以下功能點進行測試：
1、必須將廠商所作的系統,進行逐點測試驗證,測試系統數據反應與告警, 我們將測試的部分分為傳統設備與智能設備兩大
類,由于傳統設備是屬于廠商自己本身的系統,故理論上測試時,反應速度應該是很快的。 我們要求廠商制作一張測試記錄表,
上面包括操作終端顯示數據與現場實際數值, 逐點核對。
2、 傳統模擬量: 我們?cè)诂F(xiàn)場使用電表量測實際數據,并作記錄, 馬上使用電話聯絡操作終端顯示數據,并同時記錄在同一張表
格中(為了避免因?yàn)閭鬏斞舆t,影響了測試數據的正確性,測試時,動作一定要快)。另外有關系統模擬量的精確度,由于牽涉到傳
感器與模塊 A/D 轉換的精確度,故最直接的檢測,就是要求廠商不得經過“人為校正”,此時在畫面上所顯示的數據就是最原始的
數據,將其與現場測量值相比較,即可很清楚的了解系統測量誤差。這里之所以要特別說明的原因,是因?yàn)楹芏嘞到y(tǒng)廠家在驗收
之前,先行利用軟件校正,如果用戶無法察覺,當現場值變化的時候,畫面上的數據就會產生很大的誤差。
總體設計思路如下：
1.瀝瓶機增設的控制電柜采用西門子 PLC 和國產觸摸屏對理瓶機進行統一控
制和操作，控制柜里包括控制器，輸入輸出模塊，高低壓開關，接線端子等等。
再把洗瓶機里的控制電線通過防爆管引接到 PLC 觸摸屏控制柜。硬件設備均為防爆機柜。
2.此系統采用單機控制，無需聯網，并移至洗瓶機附近，由洗瓶機操作人員看守查看。
3.控制電柜以外的線路及設備不變。
